雙吸泵

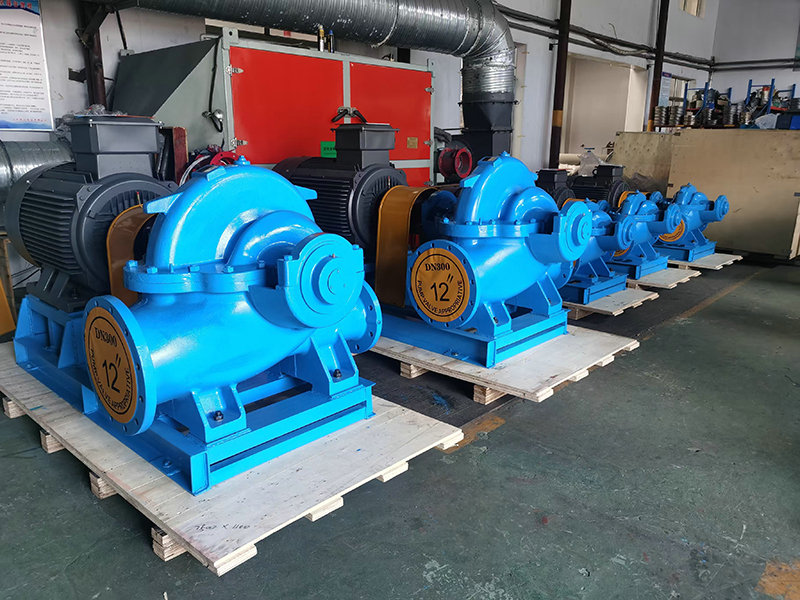

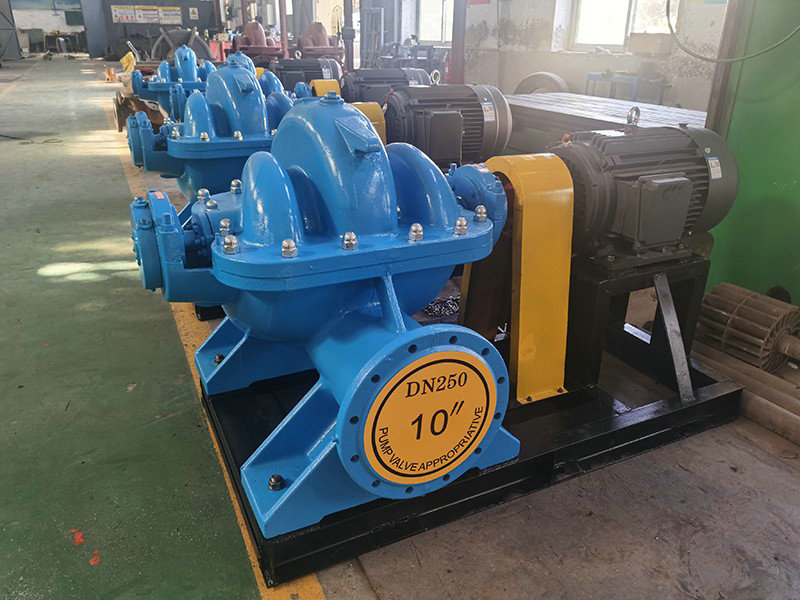

雙吸泵結構說明：

本型泵的吸入口與吐出口均在水泵軸心線的下方，與軸線垂直成水平方向。檢修時無需拆卸進出口水管及電機。從傳動方向看去，水泵為順時針方向旋轉（根據用戶需要亦可改為逆時方向旋轉）。

泵主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套等。

泵體與泵蓋構成葉輪的工作室。在進出水法蘭上，帛有安裝真空表和壓力表的管螺孔。進出水法蘭的下部，製有放水的管螺孔。

經過靜平衡校驗的葉輪，用軸套和兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。

泵軸由兩個單列向心球軸承支承。軸承裝在軸承體內、安裝在泵體兩端，用黃油潤滑。

雙吸密封環用以減少水泵壓力室的水漏回吸水室。

泵通過彈性聯軸器由電動機直接傳動，必要時亦可用內燃機傳動。

軸封為軟填料密封（根據用戶需要可采用機械密封結構）。
