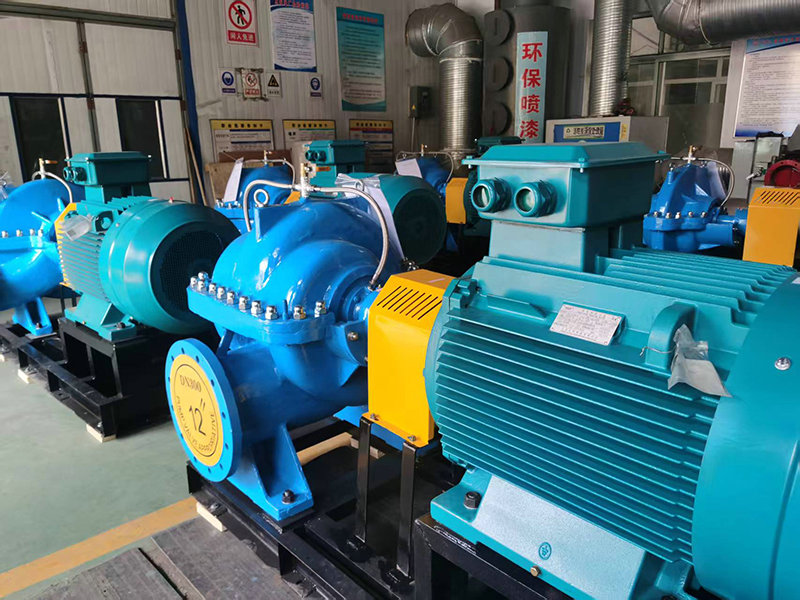

KQSN中開泵

KQSN中開泵結構說明

1. 該係列泵為臥式結構，泵殼水平中開而分為泵體、泵蓋，泵的吸入口與吐出口均在水泵軸心線下方泵體上，與軸線垂直呈水平方向，檢修時勿需拆卸進水、排出管路及電動機（或其他原動機），隻須揭開泵蓋，即可方便地進行檢修、更換零件。

2. 泵軸由兩個單列向心球軸承支承，軸承裝在泵體兩端的軸承體內，用油脂潤滑。與國內同類泵相比，軸徑、軸承加大，軸、軸承更為可靠，運行更為平穩,壽命長。由於50軸承以上轉子尾端軸承配有軸承襯套，拆裝軸上零件十分方便。泵軸被軸套、襯套等件完全包裹密封，接合位嵌以O形密封圈，泵軸與液體被完全隔離，避免了軸的鏽蝕及腐蝕，同時易於裝拆軸上零件。

3. 從聯軸器向泵的方向看去，水泵為順時針方向旋轉。根據需要也可提供逆時針旋轉的泵，但訂貨時應明確提出。泵的種類很多，按照工作原理的不同，可以分為離心泵、往複泵、轉子泵(旋轉泵)與旋渦泵等幾種。由於轉子尾端軸承采用止動墊圈加圓螺母固定，避免停機反轉造成軸上螺母鬆動,現場改變旋向時勿需變換任何零件，隻須拆下葉輪，即可按需重裝。

4. 泵體與泵蓋構成葉輪的工作室，中高揚程泵的壓水室為雙蝸室，泵的徑向力得到基本平衡，雙吸密封環用以減少水泵壓水室的水從葉輪處漏回吸水室，在進、出水法蘭上製有安裝真空表和壓力表的管螺紋孔，進出水法蘭的下部製有放水的管螺紋。

5. 葉輪經過靜平衡校驗，雙吸葉輪的軸向力利用其葉片的對稱布置達到平衡。

6. 水泵通過彈性柱銷聯軸器由電動機直接傳動，必要時亦可用內燃機傳動。

7. 軸封一般采用填料密封，根據用戶需要也可采用機械密封、注入式軟填料密封。當進口壓力≤0.03MPa時，為了冷卻潤滑密封腔和防止空氣漏入泵內，泵上配有回水管部件，水泵工作時引少量高壓水流入軸封腔，起水封作用。注入式軟填料原則上不配回水管部件。
